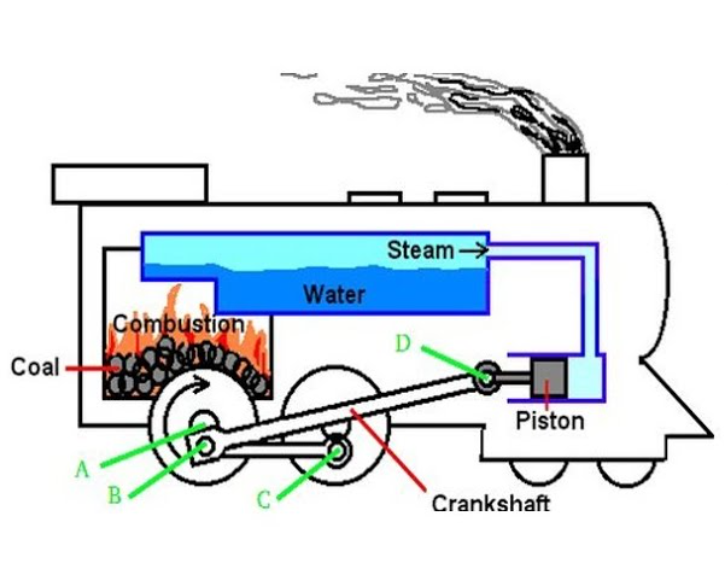

Pada jenis ini, proses pembakaran bahan bakar terjadi di luar ruang kerja mesin.

Panas dari pembakaran digunakan untuk memanaskan fluida kerja (seperti air menjadi uap), yang kemudian menggerakkan mesin.

Contoh Umum:

• Mesin Uap (Steam Engine): Uap dari boiler eksternal mendorong piston.
• Turbin Uap (Steam Turbine): Uap bertekanan tinggi memutar sudu-sudu turbin.

Pada jenis ini, pembakaran bahan bakar terjadi di dalam ruang kerja mesin itu sendiri (silinder).

Ini adalah fokus utama pelatihan kita. Tipe ini dibagi lagi menjadi dua cara pengapian:

• Spark Ignition (Pengapian Busi):
  Membutuhkan percikan api dari busi untuk membakar campuran udara-bahan bakar. Contoh: Mesin Bensin, Mesin Gas.

• Compression Ignition (Pengapian Kompresi):
  Bahan bakar menyala sendiri karena suhu tinggi dari udara yang dikompresi. Contoh: Mesin Diesel.

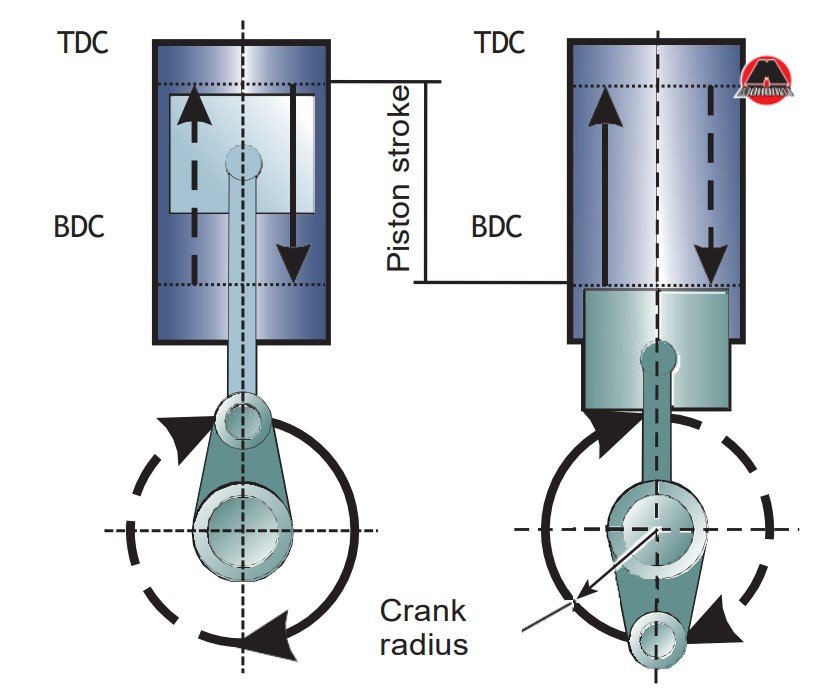

Setiap gerakan piston memiliki titik awal dan akhir yang jelas:

• TDC (Top Dead Center / Titik Mati Atas): Posisi piston saat berada di titik paling atas dalam silinder.
• BDC (Bottom Dead Center / Titik Mati Bawah): Posisi piston saat berada di titik paling bawah dalam silinder.

Semua langkah mesin diukur dari dan ke dua titik referensi ini.

Stroke (Langkah) adalah jarak yang ditempuh piston saat bergerak dari TDC ke BDC (atau sebaliknya).

• Ini adalah definisi harfiah dari "langkah" dalam "Siklus 4-Langkah".
• Panjang stroke (bersama dengan bore) menentukan kapasitas mesin.

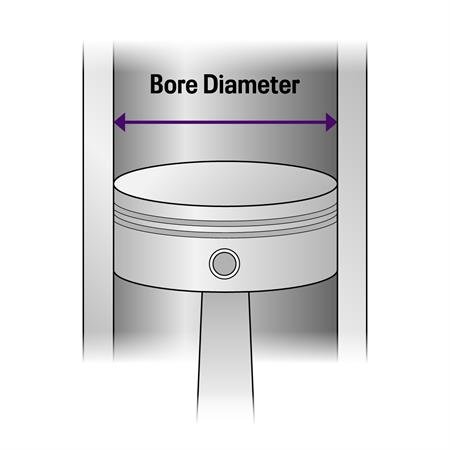

Bore adalah ukuran diameter bagian dalam dari silinder mesin.

• Ibaratnya, ini adalah 'lebar jalan' tempat piston bergerak naik-turun.
• Ukuran bore merupakan faktor utama dalam menghitung kapasitas mesin.

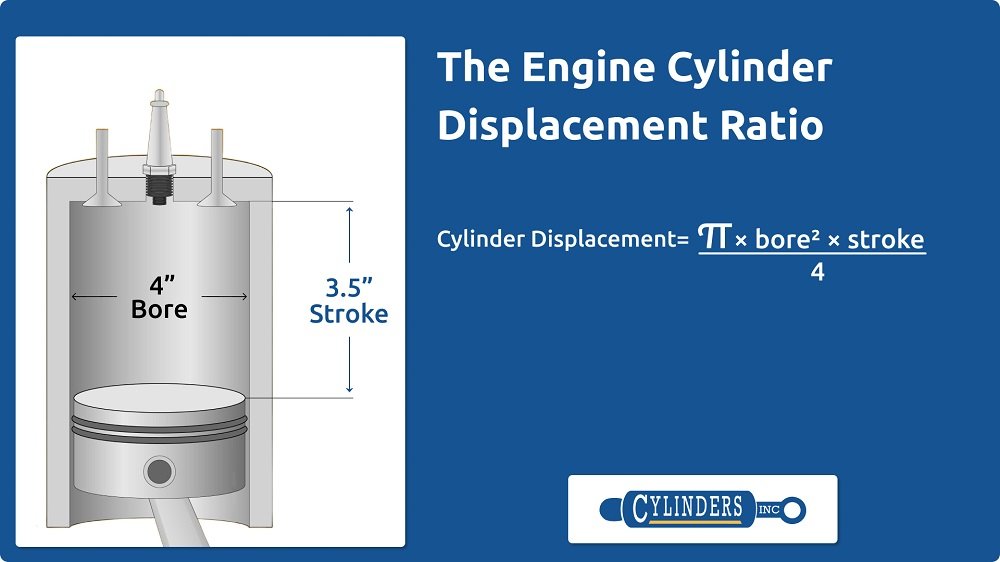

Displacement (Kapasitas Mesin) adalah total volume yang 'disapu' oleh semua piston dalam satu langkah.

• Ini adalah hasil perhitungan dari Bore dan Stroke, dikalikan jumlah silinder.
• Inilah yang sering kita dengar sebagai "CC" (Cubic Centimeter) atau "Liter".
• Displacement adalah indikator utama dari ukuran dan potensi tenaga sebuah mesin.

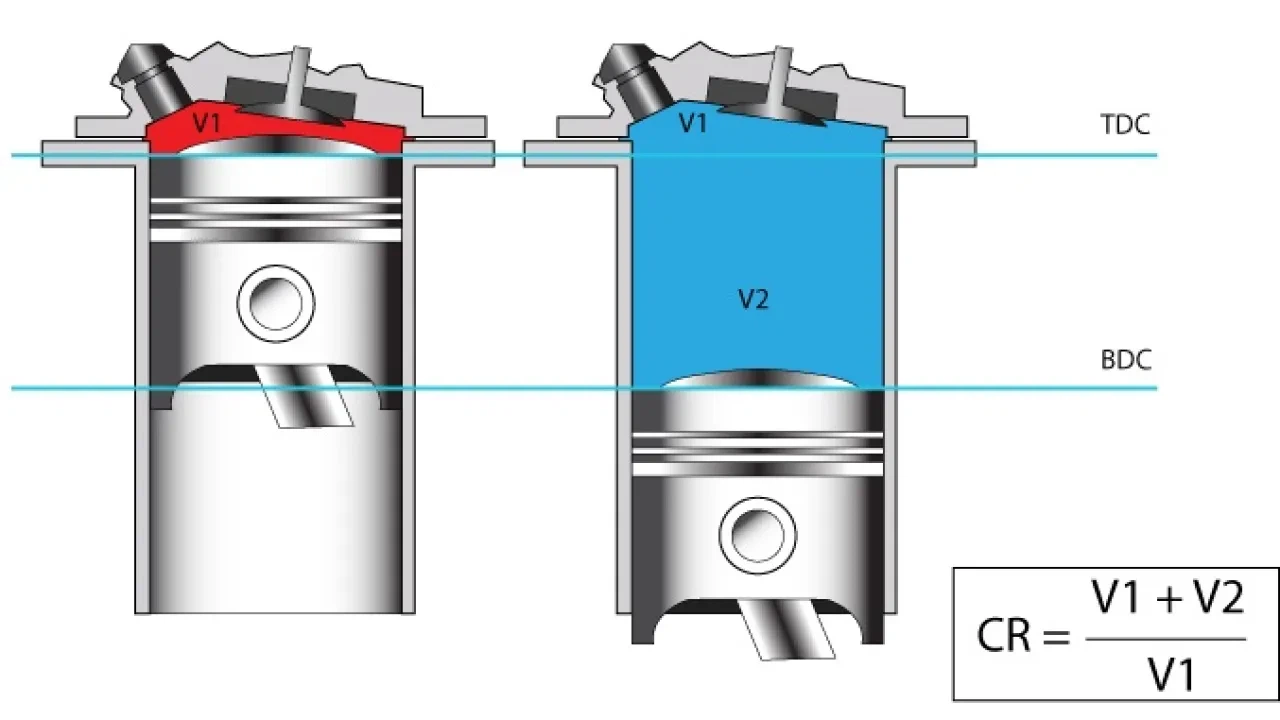

Compression Ratio (Perbandingan Kompresi) adalah perbandingan antara volume silinder saat piston di BDC, dengan volume saat piston di TDC.

• Ibaratnya, seberapa kuat udara di dalam silinder 'diperas' atau dimampatkan.
• CR yang tinggi (misal: 16:1 hingga 22:1) adalah alasan utama mesin diesel tidak perlu busi.
• Kompresi tinggi inilah yang menciptakan panas ekstrem untuk menyalakan bahan bakar secara spontan.

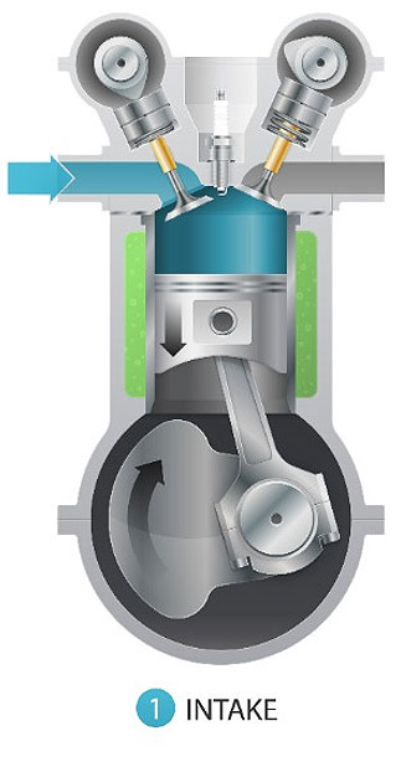

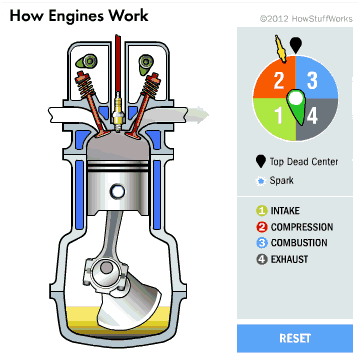

• Piston bergerak dari TDC (Top Dead Center) menuju BDC (Bottom Dead Center).
• Katup hisap (Intake Valve) terbuka, sementara katup buang (Exhaust Valve) tertutup.
• Udara bersih dari lingkungan dihisap masuk ke dalam silinder karena pergerakan piston menciptakan kevakuman.

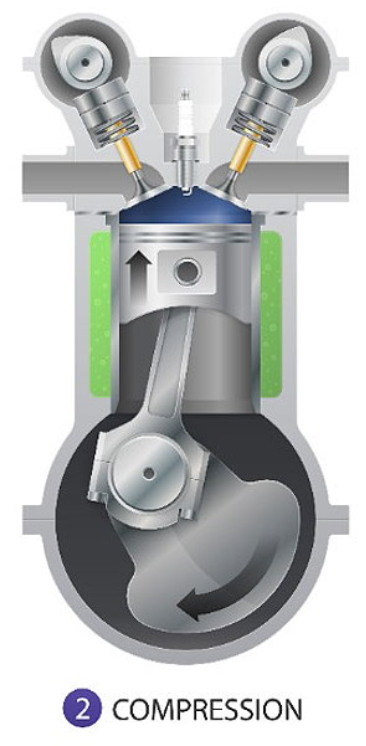

• Piston bergerak dari BDC menuju TDC.
• Kedua katup (hisap dan buang) tertutup rapat.
• Udara di dalam silinder dimampatkan dengan sangat kuat, menyebabkan suhunya naik drastis (hingga 500-700°C) dan tekanannya meningkat tajam.

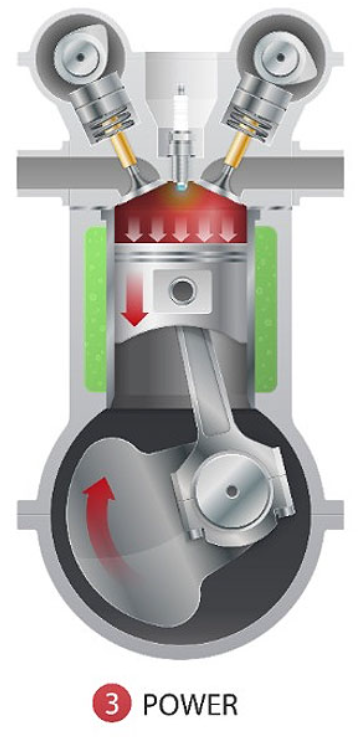

• Saat piston mendekati TDC (atau sedikit melewatinya), fuel injector menyemprotkan bahan bakar solar dalam bentuk kabut halus.
• Solar terbakar secara spontan oleh udara panas hasil kompresi (auto-ignition), menghasilkan ledakan.
• Ledakan ini mendorong piston dengan kuat ke bawah menuju BDC, menghasilkan tenaga putar pada poros engkol.

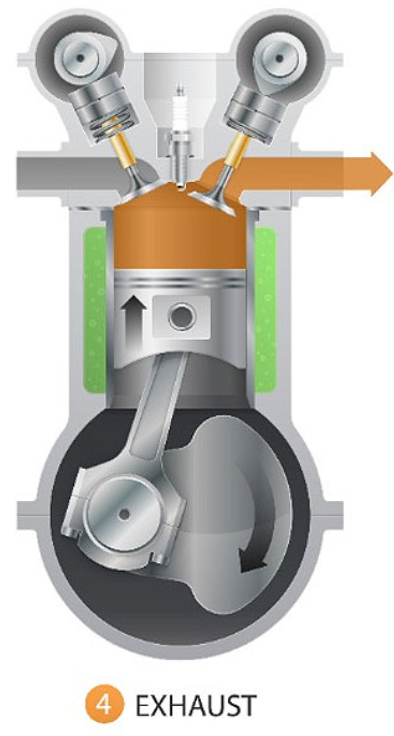

• Piston bergerak dari BDC menuju TDC.
• Katup buang (Exhaust Valve) terbuka, sementara katup hisap tertutup.
• Gas sisa pembakaran didorong keluar dari silinder melalui saluran buang dan knalpot.
• Setelah gas buang keluar, katup buang akan menutup, dan siklus baru akan dimulai.

2. Torsi (Torque)

Ini adalah KEKUATAN PUNTIR murni dari mesin. Pikirkan seperti atlet angkat besi yang kuat, atau dump truck raksasa di latar belakang ini yang membawa beban berat.

Torsi besar sangat vital untuk aplikasi genset. Inilah yang menjaga putaran mesin tetap stabil saat beban listrik yang besar dan tiba-tiba masuk.

3. Horsepower (HP / Daya Kuda)

Ini adalah ukuran seberapa CEPAT mesin dapat melakukan kerja. Ini adalah kombinasi Torsi dan Kecepatan (RPM). Pikirkan seperti mobil balap di latar belakang ini.

HP menentukan seberapa besar output daya listrik total (kW) yang bisa dihasilkan genset secara berkelanjutan.

Berdasarkan jumlah langkah piston untuk satu siklus pembakaran:

• 4-Stroke Diesel Engine (4 Langkah)

  Membutuhkan 4 gerakan piston & 2 putaran crankshaft. Paling umum untuk genset & kendaraan karena efisiensi dan emisi yang lebih baik.

• 2-Stroke Diesel Engine (2 Langkah)

  Membutuhkan 2 gerakan piston & 1 putaran crankshaft. Tenaga lebih padat, umum pada aplikasi raksasa seperti mesin kapal laut.

Berdasarkan susunan atau letak silinder di dalam blok mesin yang paling umum digunakan pada mesin diesel di Indonesia:

• In-line Engine (Segaris)

  Silinder disusun dalam satu baris lurus. Desainnya sederhana, ramping, dan mudah perawatannya. Contoh: Mesin 6 silinder segaris (I6).

• Vee-type Engine (Bentuk V)

  Silinder disusun dalam dua baris membentuk huruf "V". Lebih kompak untuk jumlah silinder yang banyak, menghasilkan tenaga besar. Contoh: Mesin V8, V12.

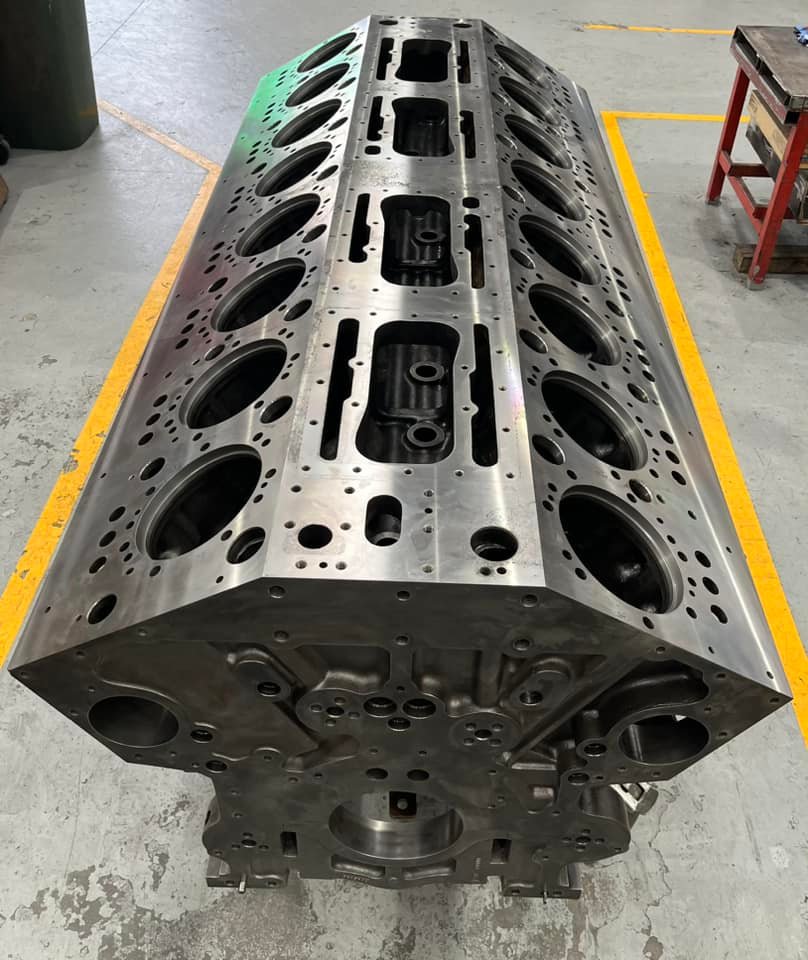

Merupakan bagian utama yang menjadi kerangka dan mendukung semua komponen engine lainnya.

• Rumah bagi silinder & crankshaft.
• Memiliki saluran oli (oil gallery).
• Memiliki saluran air pendingin (water jacket).

Cylinder Block adalah lubang di dalam blok mesin sebagai ruang pembakaran dan rumah bagi piston.

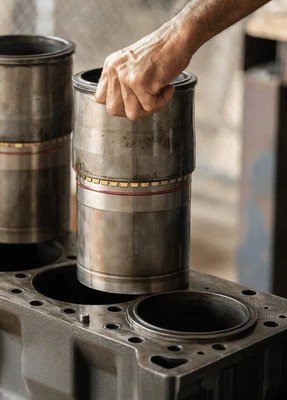

Cylinder Liner adalah selongsong yang bisa diganti, melapisi dinding silinder untuk menahan panas dan gesekan.

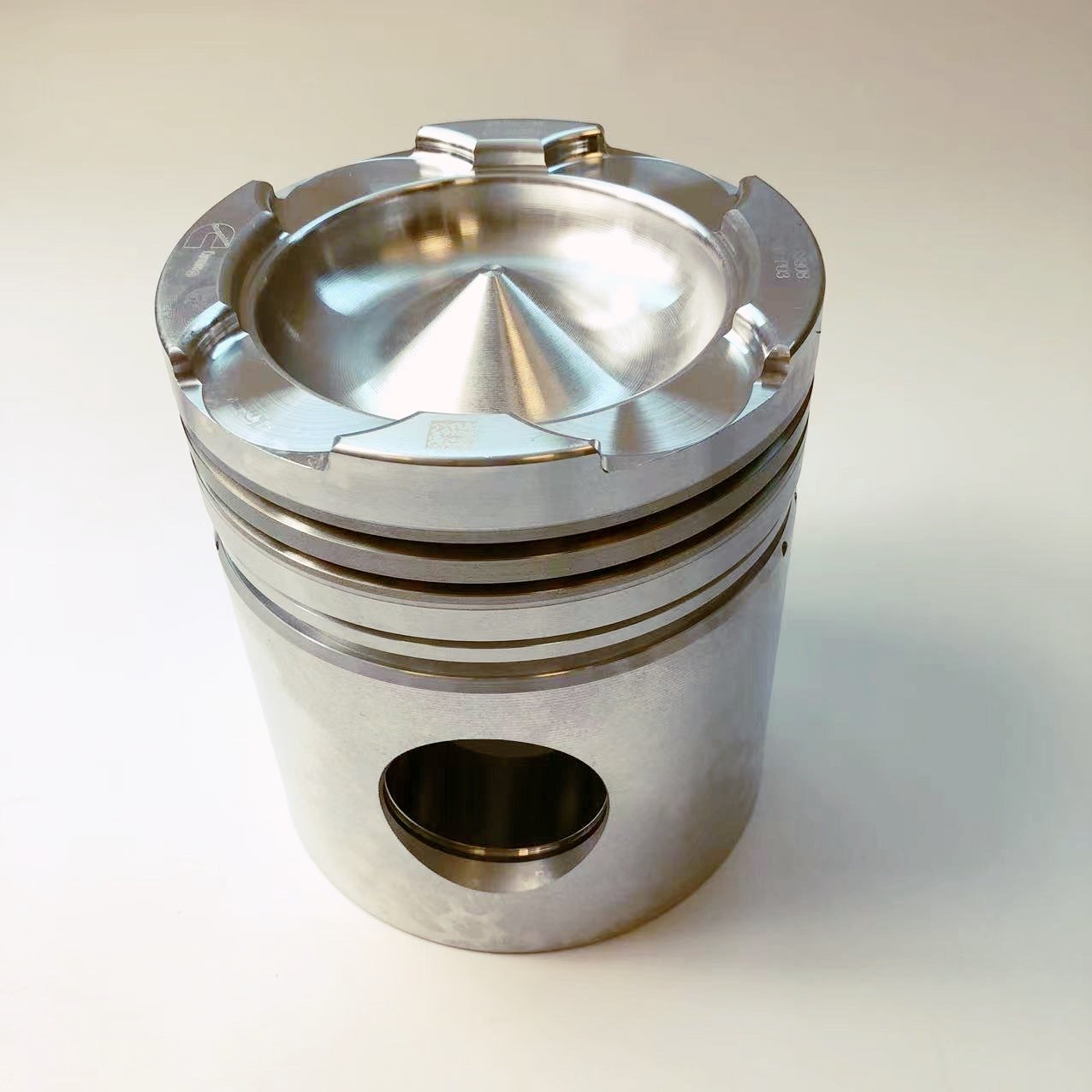

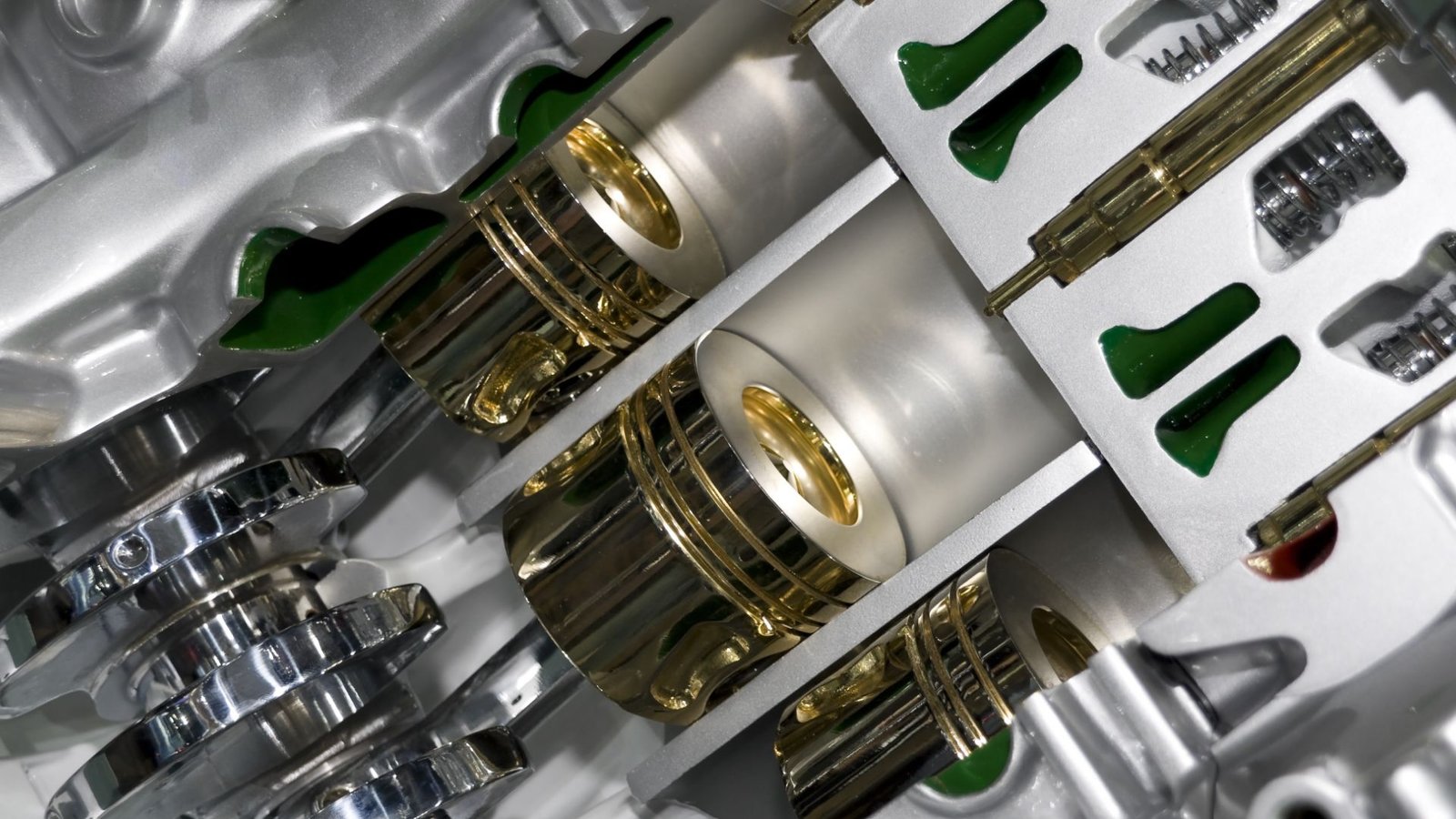

Komponen yang bergerak naik-turun di dalam liner, menerima tenaga dari pembakaran.

Dilengkapi Ring Piston untuk menyekat kompresi dan mengontrol pelumasan.

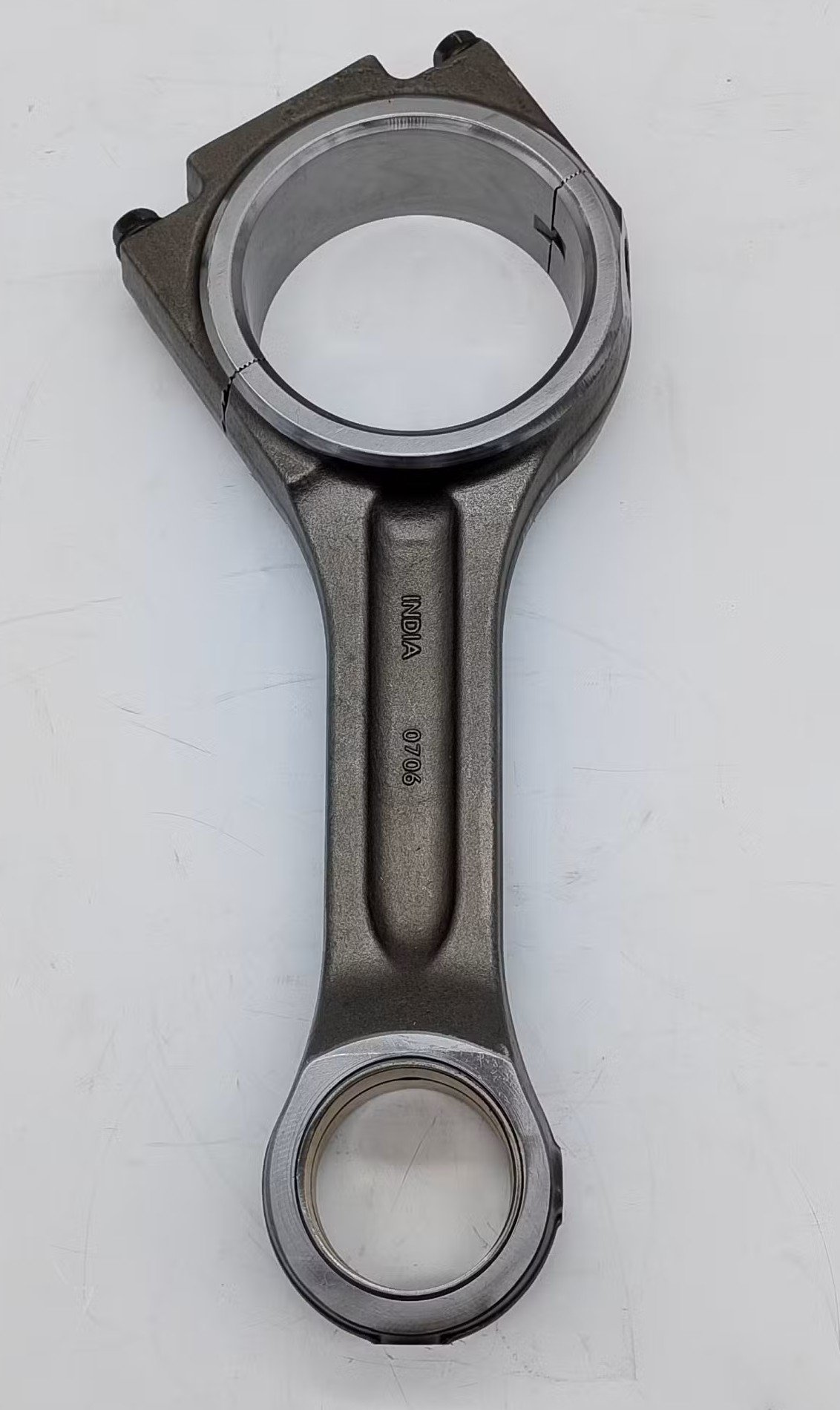

Menghubungkan Piston dengan Crankshaft.

Tugasnya adalah mengubah gerak lurus (naik-turun) dari piston menjadi gerak putar pada crankshaft.

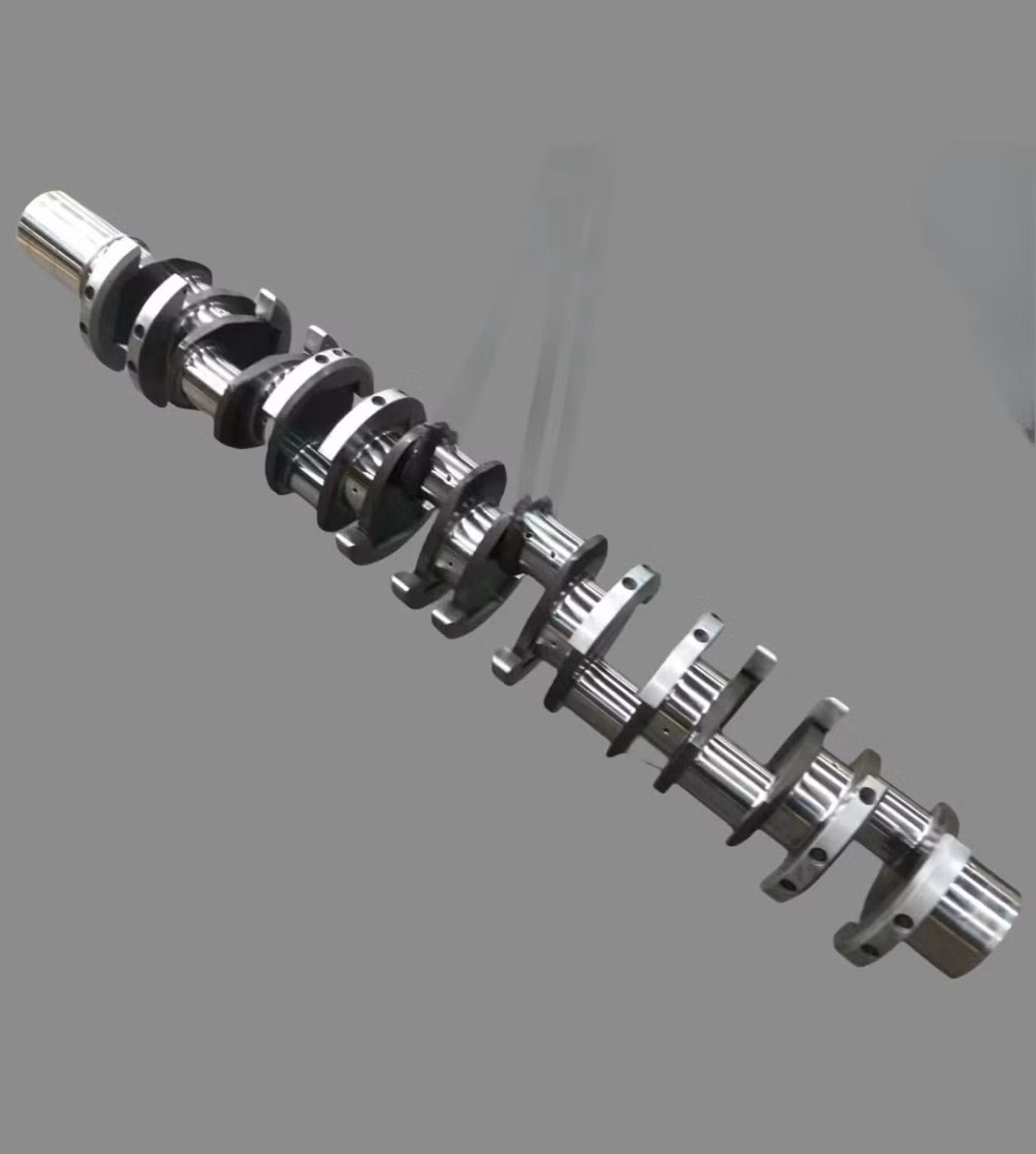

Poros utama mesin yang mengumpulkan tenaga dari semua piston dan menghasilkan output putaran.

Terdiri dari beberapa main journal untuk bearing poros utama, pin journal untuk bearing poros crankpin yang dihubungkan dengan connecting-rod, dan counterweights untuk menyeimbangkan putaran.

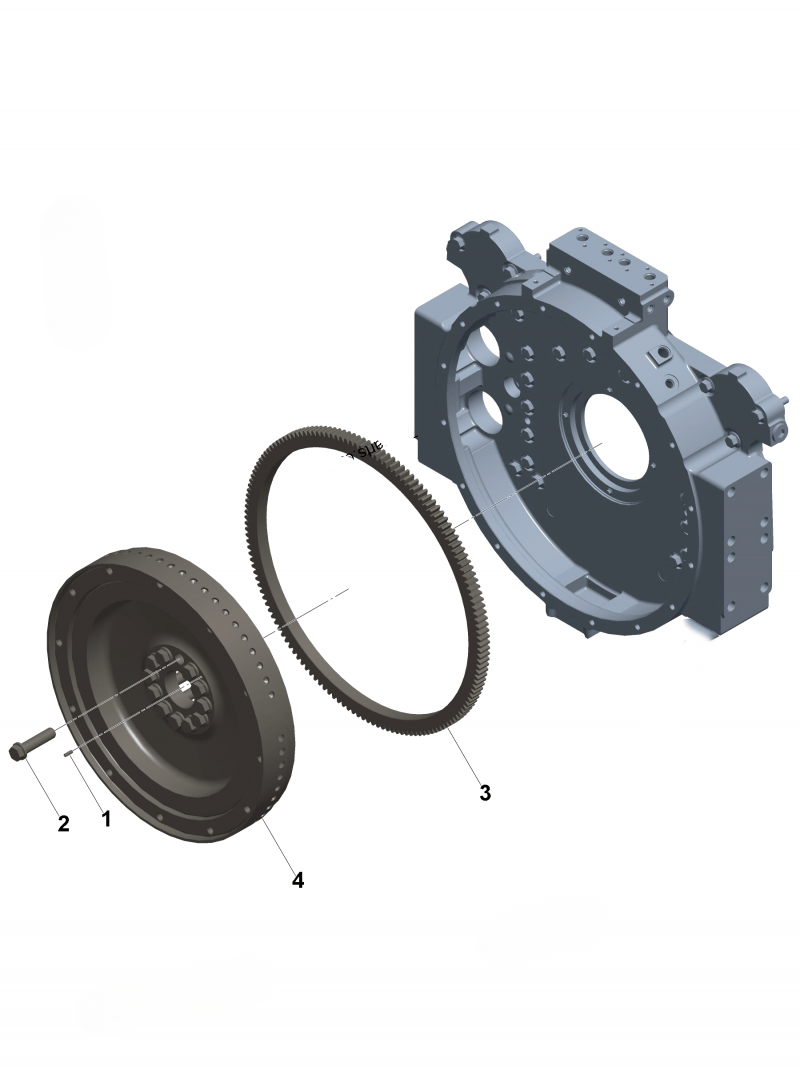

Roda berat di ujung crankshaft untuk menyimpan energi putar, membuat putaran mesin menjadi lebih halus.

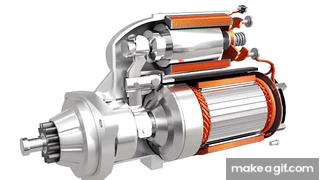

Dilengkapi Ring Gear di bagian luar untuk dihubungkan dengan starter motor.

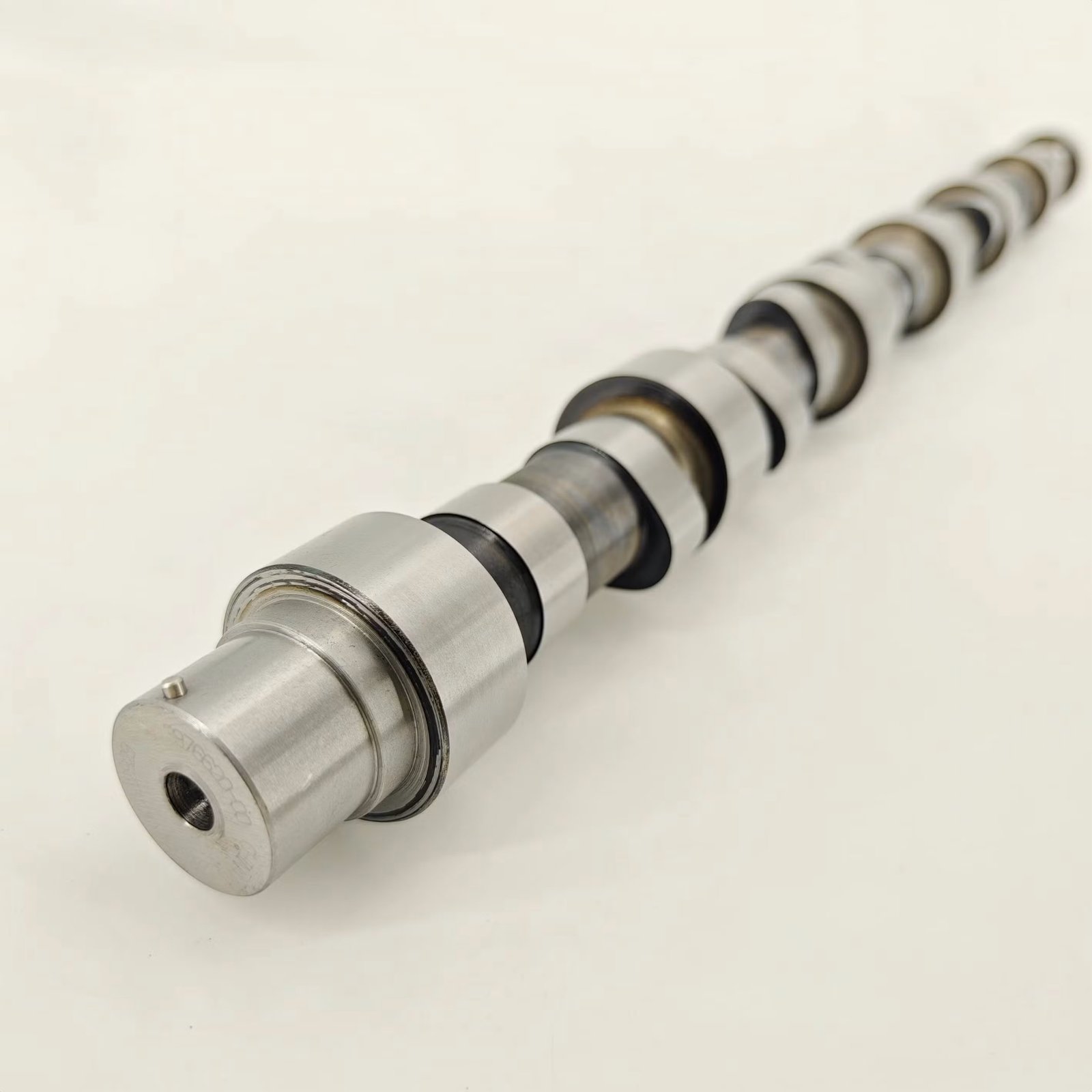

Poros yang mengatur waktu buka-tutup katup (valve) dan (pada beberapa sistem) injeksi bahan bakar.

Berputar dengan kecepatan setengah dari putaran crankshaft (rasio 2:1).

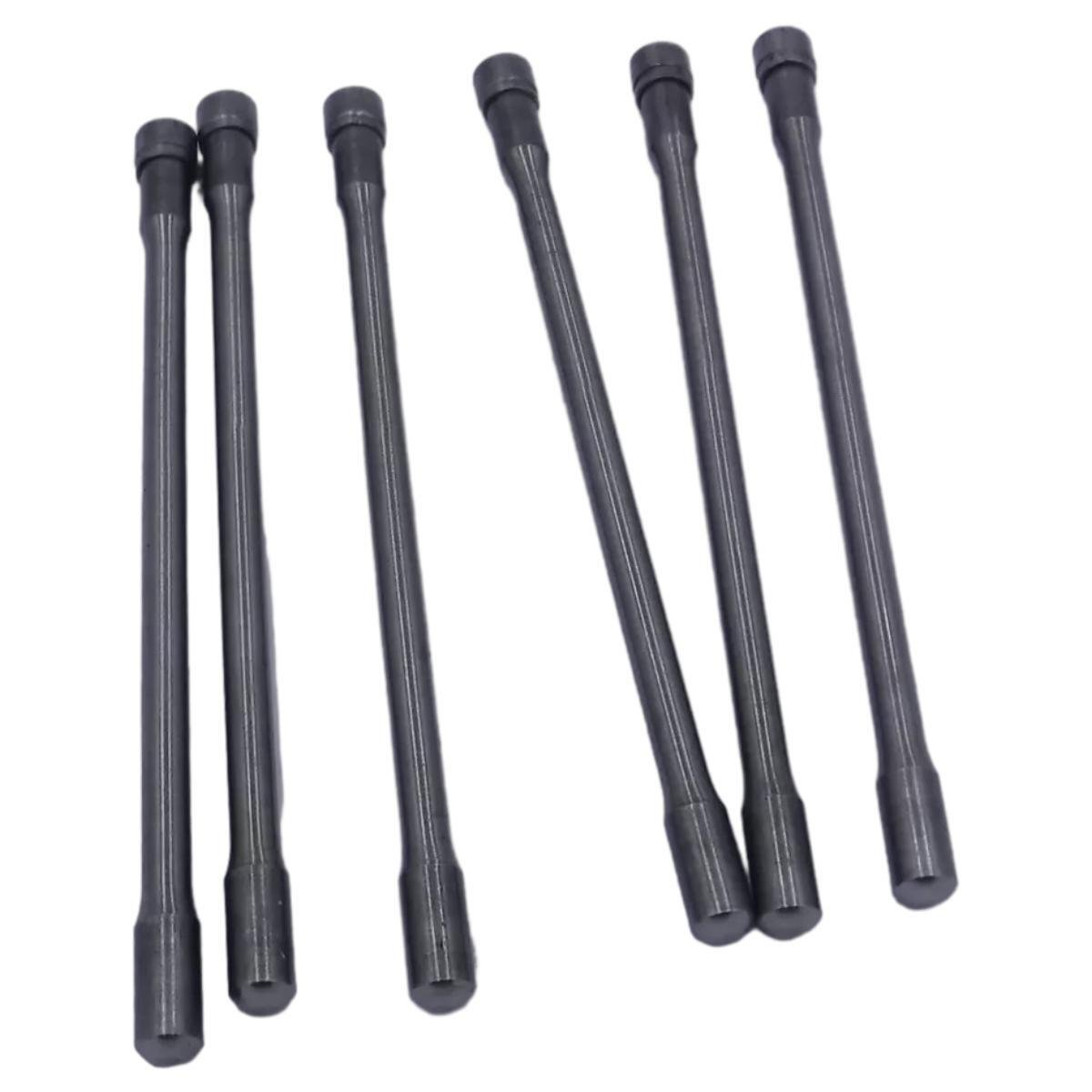

Push Rod: Batang pendorong yang meneruskan gerakan dari Lifteryang langsung terhubung dengan lobe camshaft ke atas menuju Rocker Arm di cylinder head.

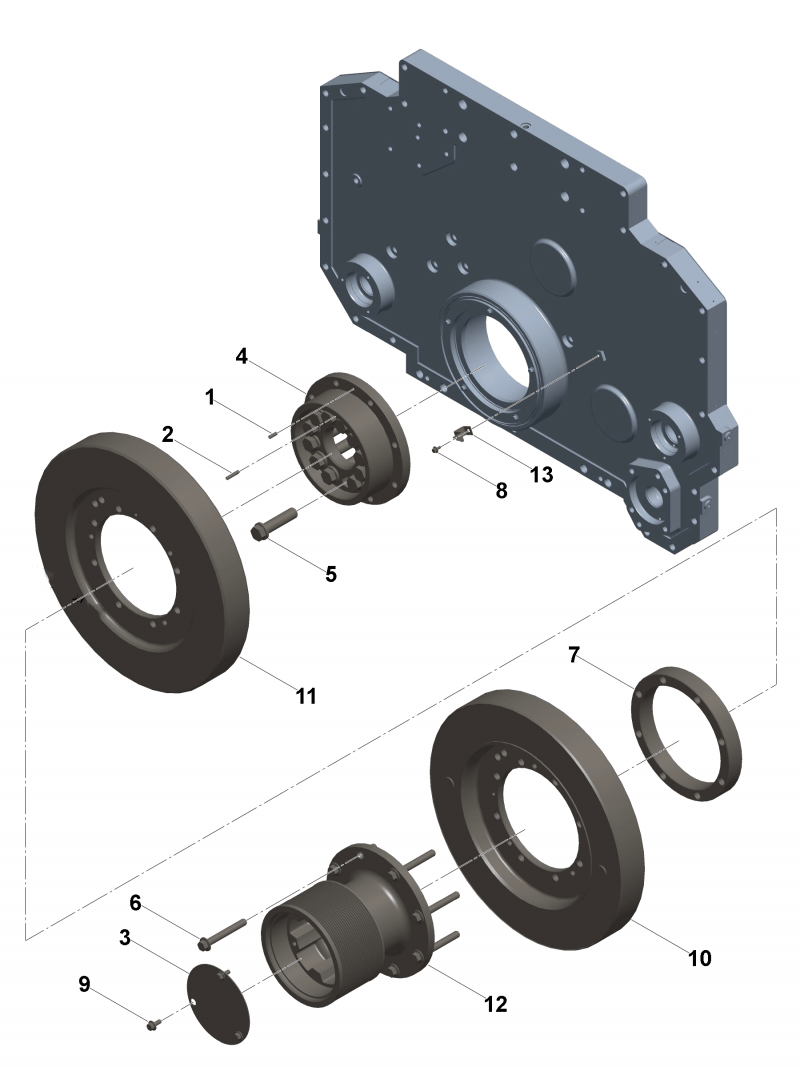

Terpasang di ujung depan crankshaft untuk meredam getaran puntir (torsional vibration).

Melindungi crankshaft dari kelelahan material dan kerusakan.

Cylinder Head adalah penutup atas blok mesin (ruang bakar).

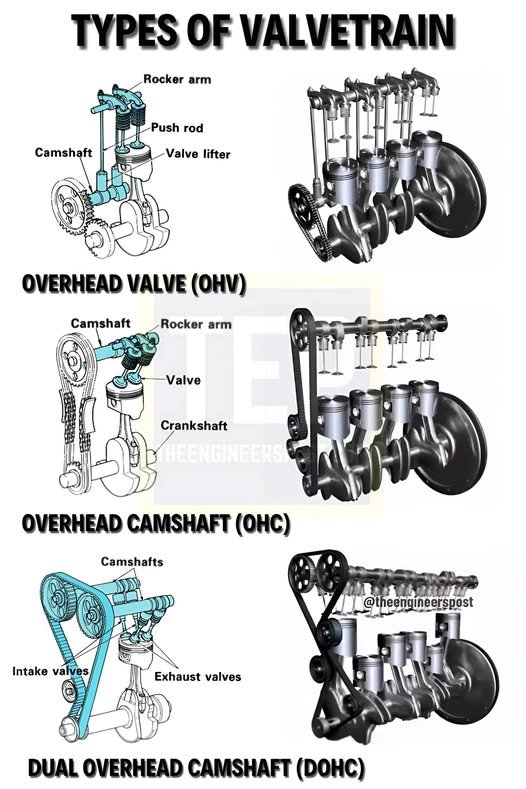

Di dalamnya terdapat Valve Train, yaitu mekanisme katup yang terdiri dari:

• Valves (Katup Hisap & Buang)
• Valve Springs (Per Katup)
• Rocker Arms (Pelatuk Katup)

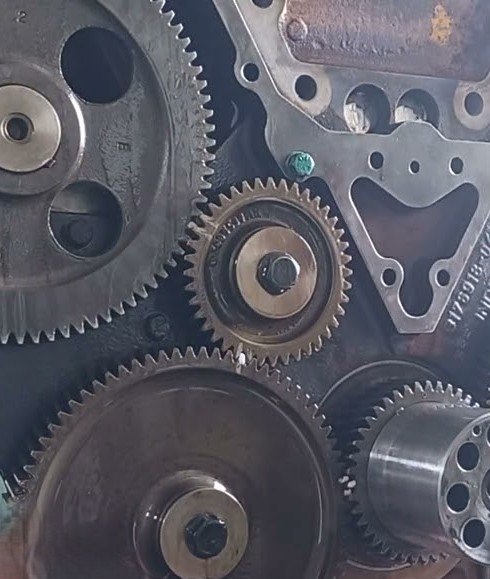

Serangkaian roda gigi yang digerakkan oleh crankshaft untuk memutar:

• Camshaft
• Fuel Injection Pump
• Oil Pump
• Water Pump

Dilengkapi Timing Mark untuk memastikan pemasangan yang tepat.

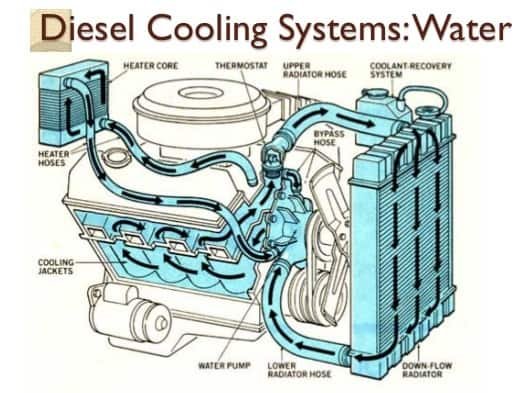

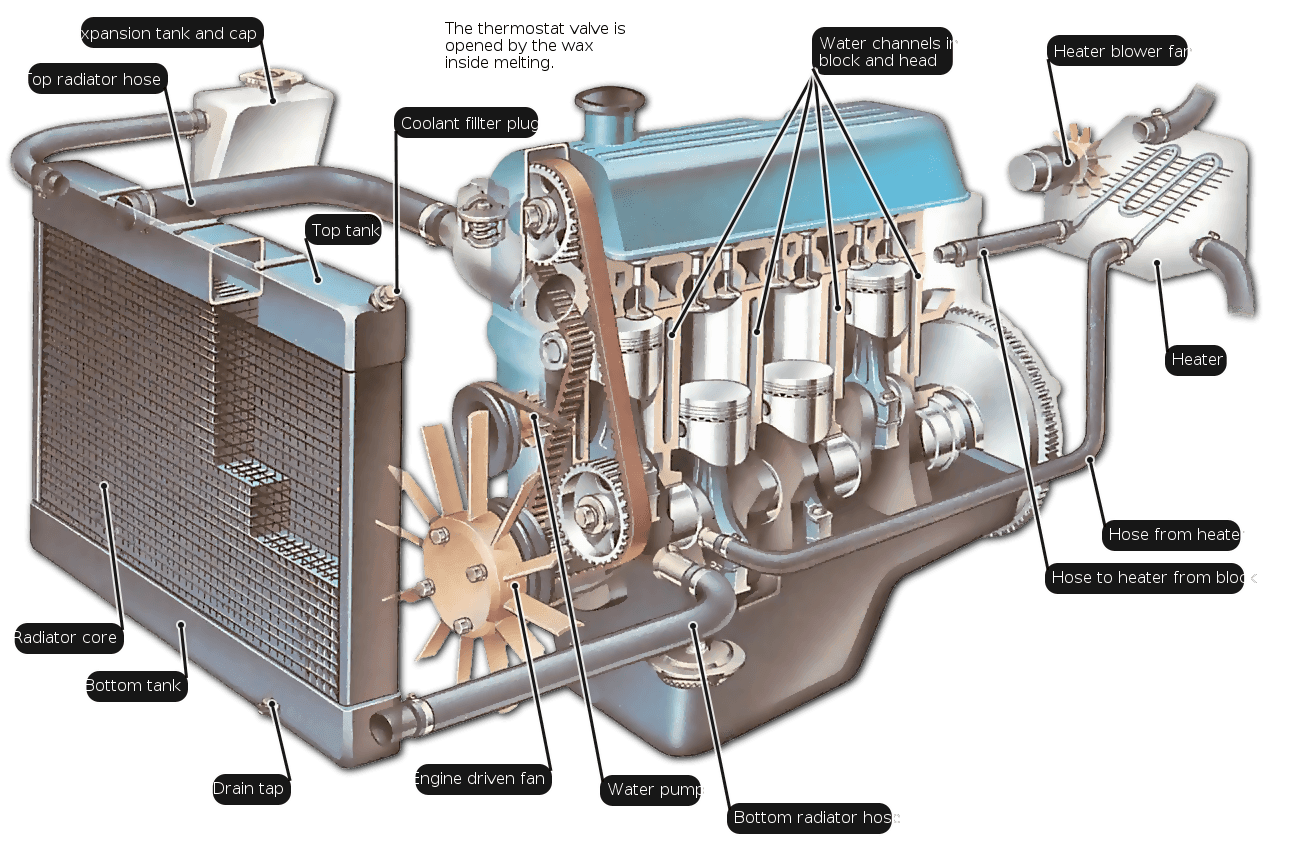

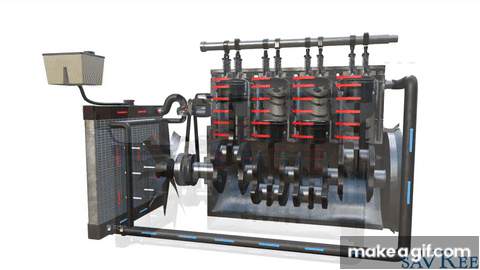

Sistem pendingin berfungsi sebagai pengatur temperatur mesin. Tujuannya adalah menyerap panas berlebih dari area pembakaran dan komponen internal, lalu membuangnya ke lingkungan.

Tanpa sistem ini, mesin akan hancur dalam hitungan menit. Mari kita lihat tiga alasan utamanya.

Panas pembakaran bisa mencapai > 1000°C. Suhu berlebih yang tidak terkontrol dapat menyebabkan kerusakan fatal:

• Gasket Kepala Silinder Terbakar: Menyebabkan kebocoran kompresi dan oli/air.
• Kepala Silinder Melengkung (Warping): Merusak kerapatan seal.
• Piston Macet (Seizure): Piston memuai dan mengunci di dalam liner.

Oli pelumas sangat sensitif terhadap suhu. Panas yang berlebihan akan:

• Merusak Viskositas: Oli menjadi terlalu encer (seperti air) dan kehilangan kemampuan untuk membentuk lapisan pelindung (oil film).
• Mempercepat Oksidasi Oli: Oli lebih cepat rusak dan membentuk endapan lumpur (sludge) yang bisa menyumbat saluran oli.

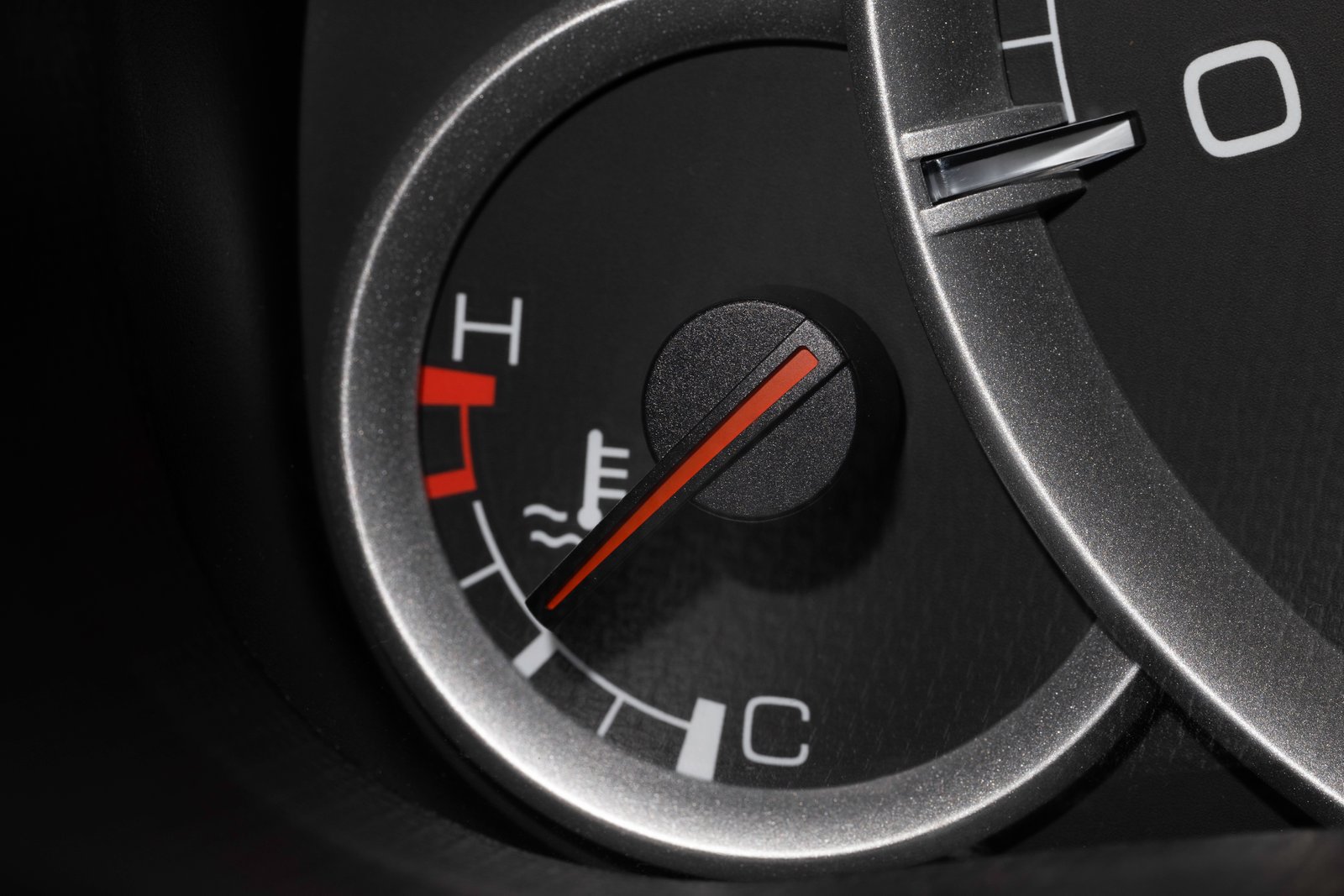

Mesin diesel memiliki "sweet spot" atau rentang temperatur kerja yang ideal, biasanya antara 82°C hingga 95°C.

• Terlalu Dingin (Overcooling): Pembakaran tidak sempurna, boros bahan bakar, dan menghasilkan emisi yang lebih tinggi.

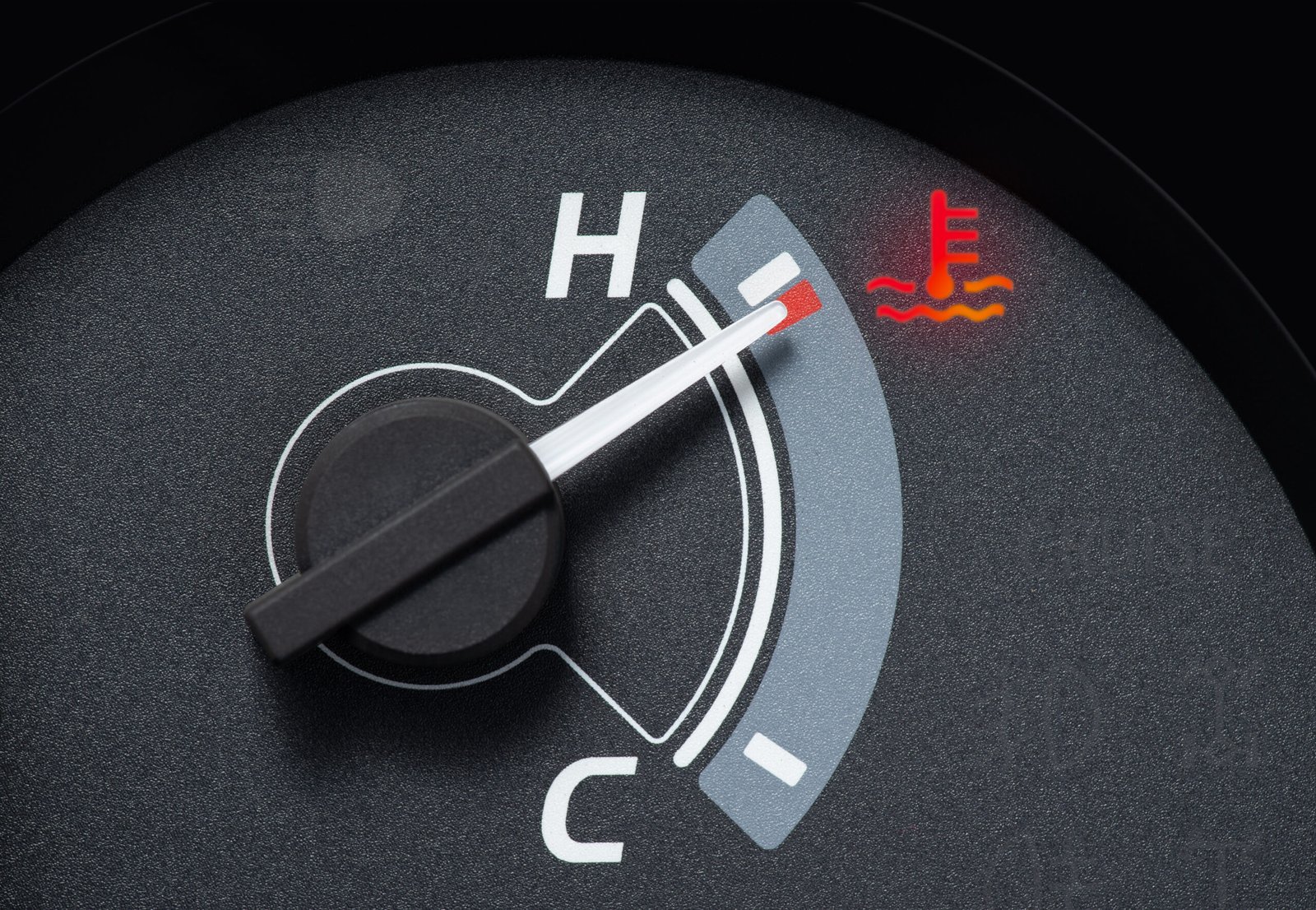

• Terlalu Panas (Overheating): Risiko kerusakan komponen dan penurunan tenaga.

Sistem pendingin memastikan mesin tetap berada di dalam rentang temperatur ideal ini.

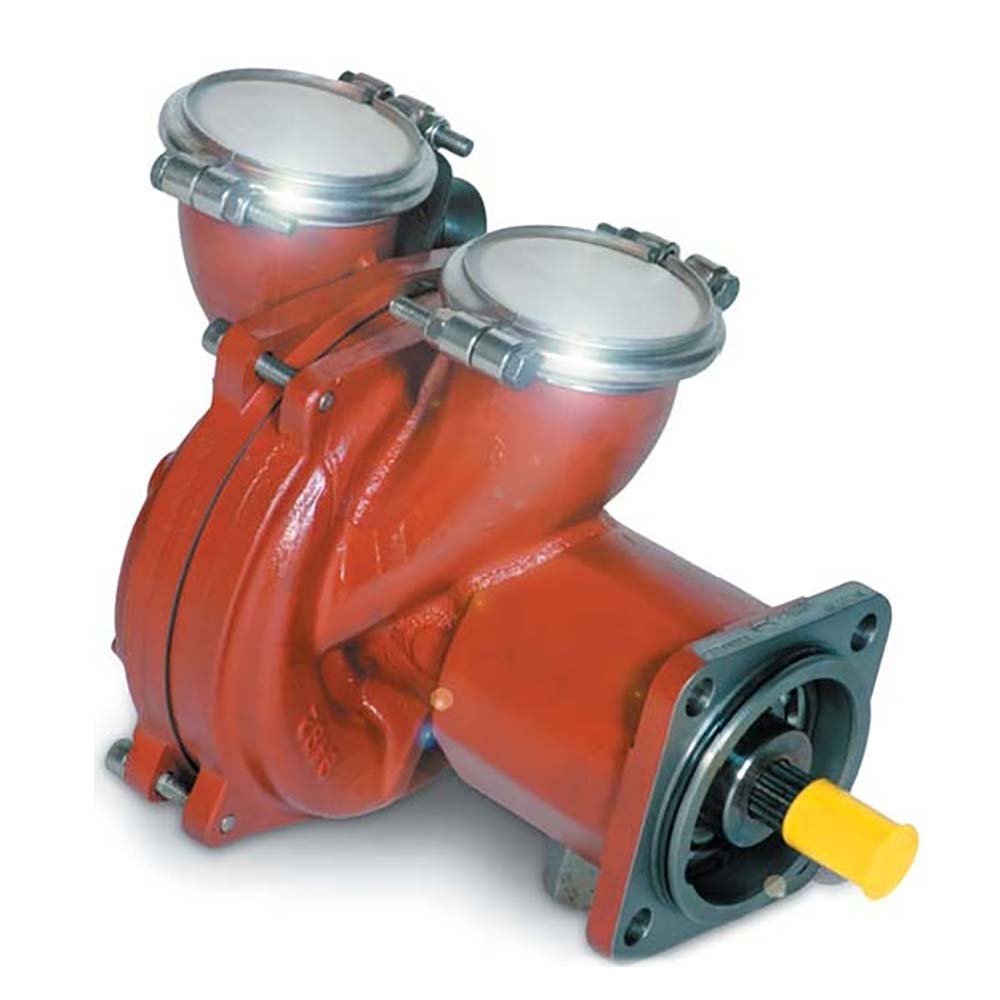

Bertindak sebagai 'jantung' dari sistem pendingin.

• Mendorong dan mensirkulasikan cairan pendingin (coolant) ke seluruh sistem.
• Digerakkan menggunakan belt (v-belt/serpentine belt) atau menggunakan gear yang terhubung ke putaran mesin.
• Kecepatan pompa sebanding dengan RPM mesin; semakin cepat mesin berputar, semakin cepat sirkulasi coolant.

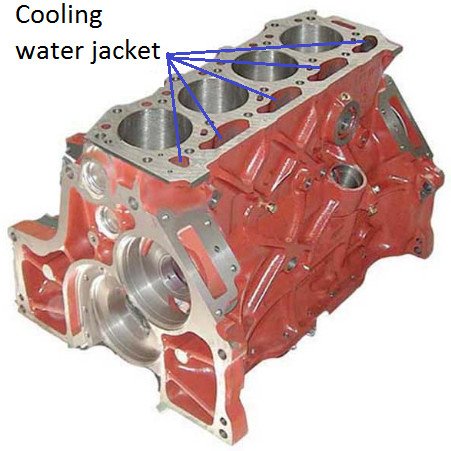

Merupakan jaringan saluran dan rongga di dalam blok mesin dan kepala silinder.

• Tempat coolant bersirkulasi untuk menyerap panas langsung dari dinding silinder dan ruang bakar.
• Desainnya dirancang untuk memastikan aliran merata dan pendinginan yang efektif di area paling panas.

Berfungsi sebagai 'gerbang pintar' yang mengatur aliran coolant ke radiator.

• Saat mesin dingin: Thermostat menutup, coolant hanya bersirkulasi di dalam mesin (bypass) agar mesin cepat mencapai suhu kerja.
• Saat mesin panas: Thermostat membuka, mengizinkan coolant mengalir ke radiator untuk didinginkan.

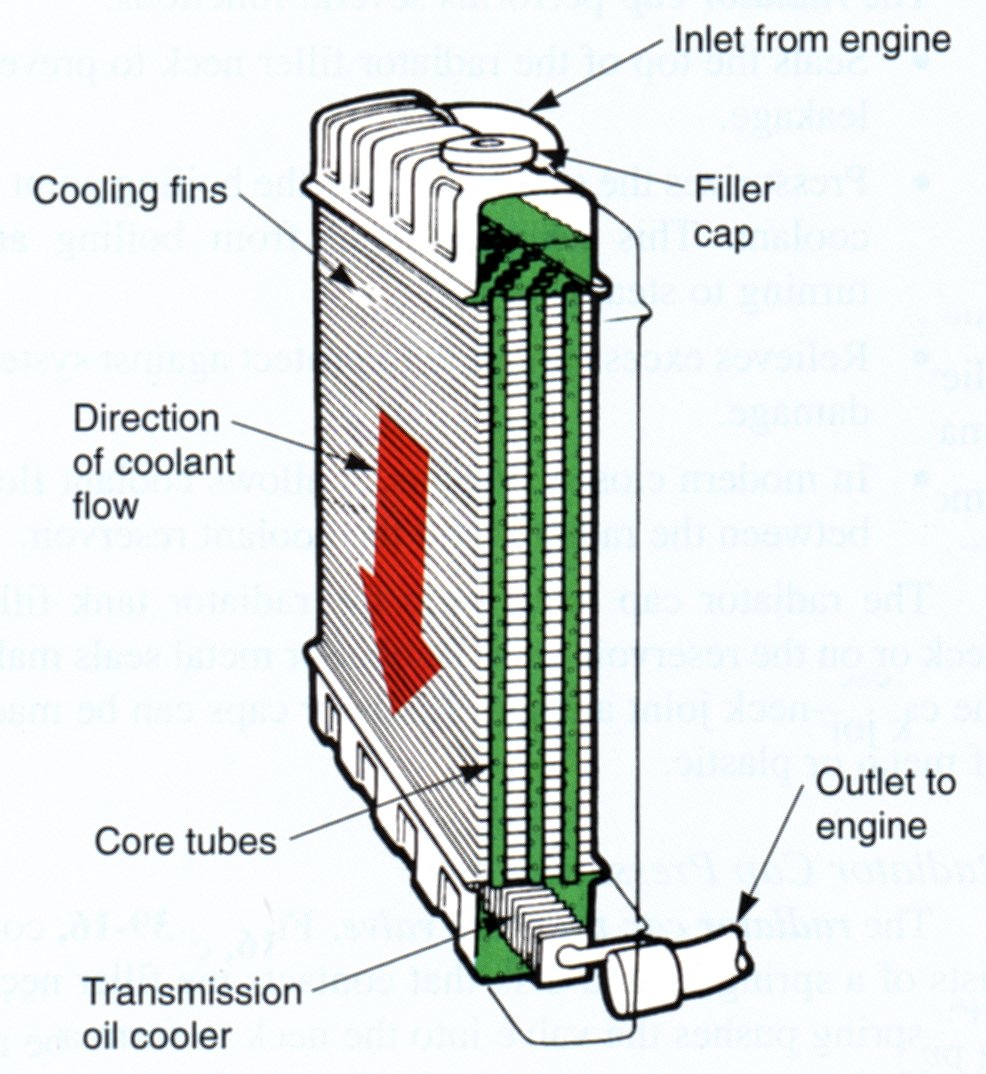

Komponen utama untuk membuang panas dari coolant ke udara.

• Terdiri dari inti (core) dengan banyak pipa kecil tempat coolant mengalir, dan sirip-sirip (fins) untuk memperluas area permukaan pelepasan panas.
• Proses pendinginan dibantu oleh aliran udara dari putaran kipas.

Bukan sekadar penutup, tapi sebuah alat pengatur tekanan yang vital.

• Menjaga Tekanan: Mempertahankan tekanan di dalam sistem (misal 7-15 PSI), yang menaikkan titik didih coolant di atas 100°C.
• Relief Valve: Melepas tekanan berlebih ke reservoir jika suhu terlalu tinggi. (Untuk kendaraan)
• Vacuum Valve: Menghisap coolant kembali dari reservoir saat mesin mendingin untuk mencegah kevakuman. (Untuk kendaraan)

Cairan pendingin (coolant) lebih dari sekadar air biasa. Ini adalah campuran rekayasa (engineered fluid) yang terdiri dari tiga komponen utama untuk melindungi dan mengoptimalkan kerja mesin.

Menggunakan air keran saja adalah kesalahan fatal yang dapat menyebabkan kerusakan jangka panjang.

Merupakan media penyerap panas terbaik dan paling efisien. Namun, jenis air yang digunakan sangat krusial.

• Harus Bebas Mineral: Air keran mengandung mineral (kalsium, magnesium) yang akan mengendap saat panas, membentuk kerak (scale) di dalam water jacket.

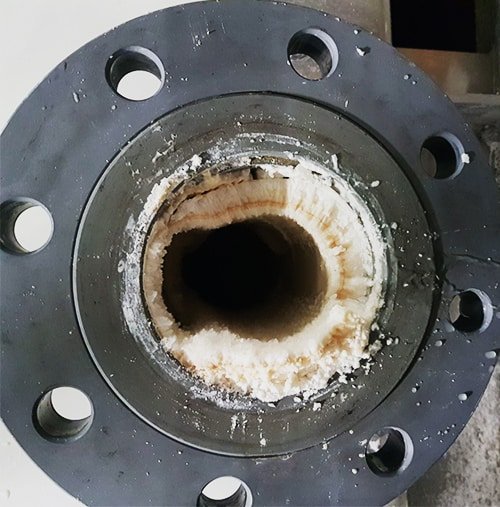

• Efek Kerak: Kerak ini bertindak seperti isolator, menghalangi penyerapan panas, dan dapat menyebabkan overheating lokal meskipun temperatur air terlihat normal.

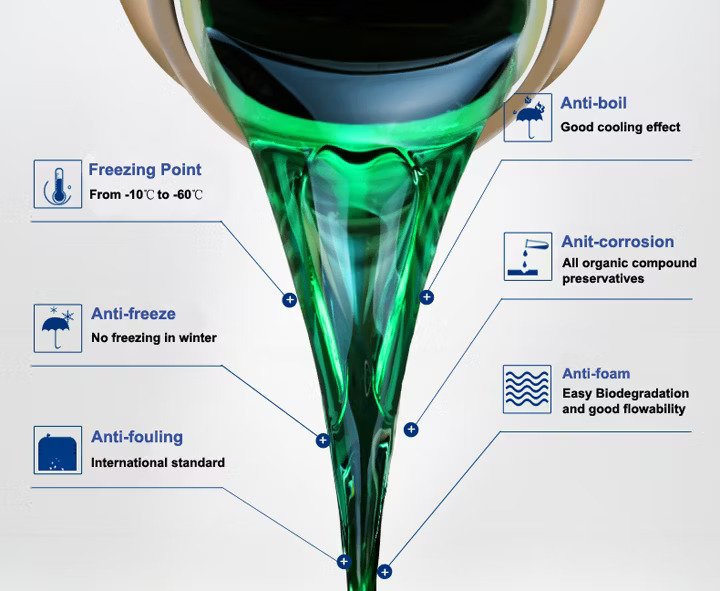

Zat kimia ini memberikan kemampuan super pada air, memperluas rentang temperatur kerjanya.

• Menaikkan Titik Didih: Campuran 50/50 dengan air dapat menaikkan titik didih hingga ~108°C (bahkan lebih tinggi dengan tekanan dari radiator cap). Ini memberikan margin keamanan terhadap pendidihan (boil-over).
• Menurunkan Titik Beku: Melindungi mesin dari kerusakan akibat air yang membeku dan memuai di negara dengan musim dingin (hingga di bawah -30°C).

Ini adalah paket "vitamin" pelindung untuk seluruh sistem.

• Anti-Korosi: Melapisi permukaan logam (besi, aluminium, kuningan) di dalam mesin untuk mencegah karat dan korosi yang dapat menyumbat radiator.
• Anti-Kavitasi: Mencegah terbentuknya gelembung udara destruktif di sekitar liner silinder akibat getaran tinggi.
• Anti-Busa: Menjaga agar coolant tidak berbusa saat dipompa dengan kecepatan tinggi.

Penyebab paling umum. Jika tidak ada cukup 'darah', sistem tidak bisa bekerja. Cari sumber kebocoran:

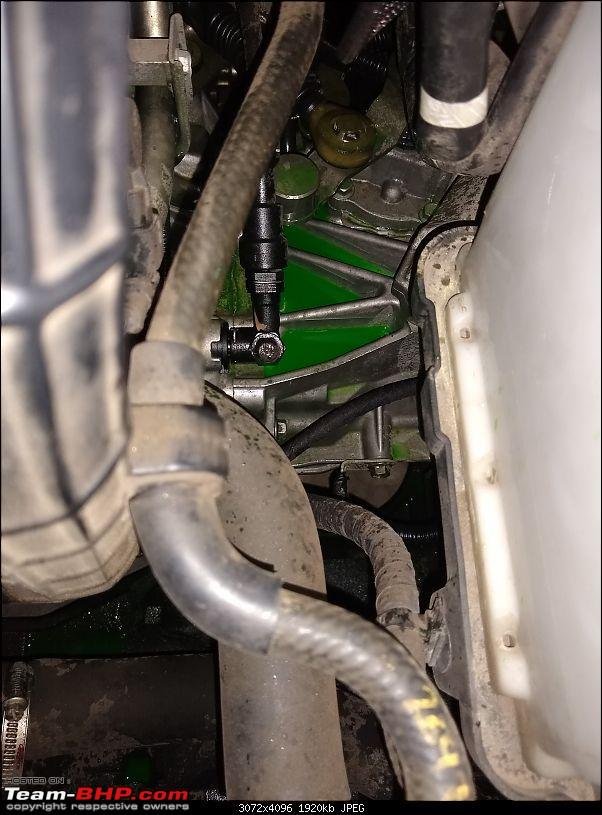

• Kebocoran Luar (Eksternal): Terlihat jelas. Periksa selang (hose), klem, radiator, water pump, dan gasket.
• Kebocoran Dalam (Internal): Lebih berbahaya. Bisa jadi dari gasket kepala silinder yang rusak atau retakan di blok/kepala silinder. Ciri-cirinya: oli berwarna seperti kopi susu, atau asap putih berlebih dari knalpot.

Tutup radiator yang rusak tidak dapat menahan tekanan. Akibatnya:

• Titik didih coolant turun kembali mendekati 100°C.
• Mesin akan lebih mudah mendidih (boil-over) pada beban berat, meskipun level coolant normal.
• Periksa seal karet pada tutup dan kebersihan leher radiator.

Thermostat yang gagal membuka akan menjebak coolant di dalam mesin dan memblokir sirkulasi ke radiator.

Cara deteksi cepat:

• Mesin overheat dengan sangat cepat.
• Radiator dan selang atas terasa dingin atau hanya hangat, sementara mesin sangat panas.

Kualitas cairan pendingin yang buruk atau adanya udara dalam sistem dapat menyebabkan overheating.

• Udara/Gas Terperangkap: Dari pengisian yang tidak benar atau kebocoran gasket kepala silinder. Udara adalah isolator panas yang buruk.

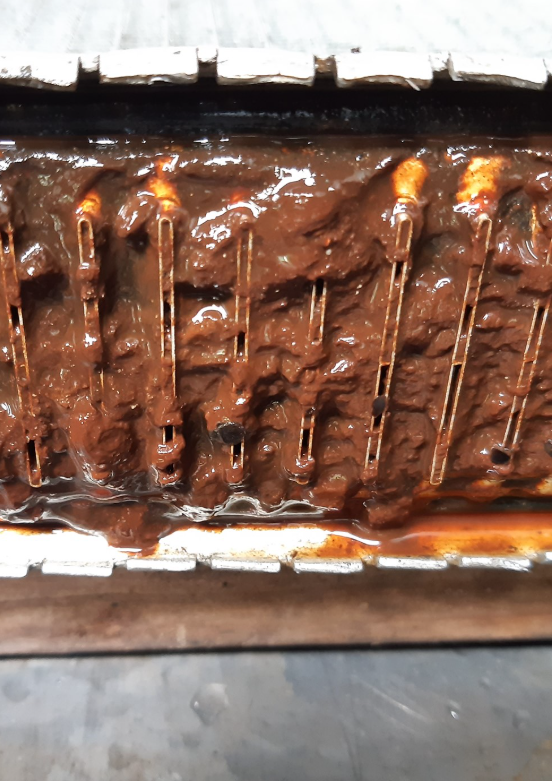

• Endapan/Kerak: Dari penggunaan air keran. Kerak ini menyumbat saluran kecil di radiator dan menghalangi transfer panas.

Bahkan jika level coolant penuh, aliran yang lemah akan menyebabkan pendinginan tidak efektif.

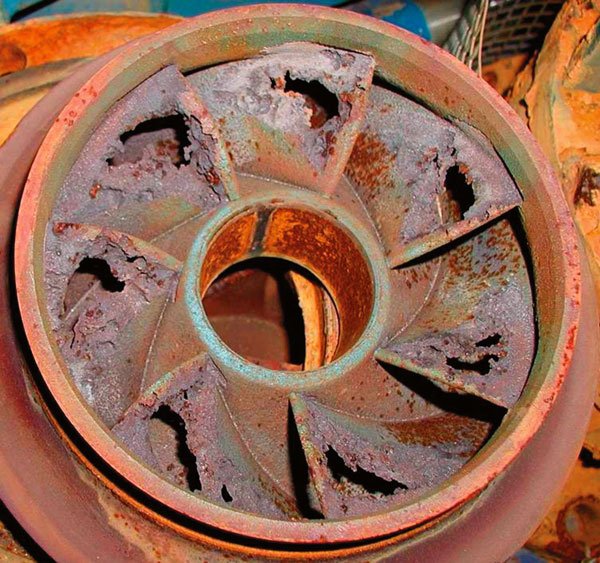

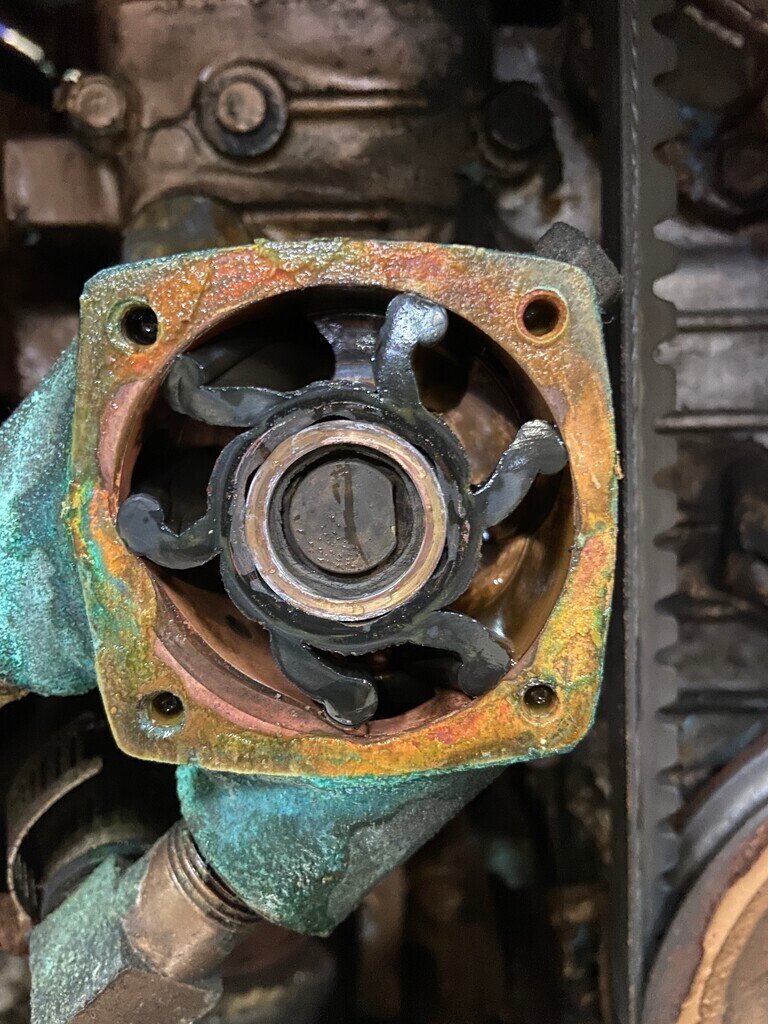

• Water Pump Aus: Impeller di dalam pompa sudah aus atau slip, sehingga tidak bisa mendorong coolant dengan kuat.
• Aftercooler Tersumbat: Pada mesin turbo, jika sirkuit pendingin aftercooler terhambat, suhu udara masuk akan sangat tinggi, membebani sistem pendingin utama.

Radiator membutuhkan aliran udara yang masif untuk membuang panas. Hambatan sekecil apapun akan berdampak besar.

• Masalah Kipas (Fan): Fan belt kendor atau putus, atau visco-fan clutch rusak (tidak mengunci saat panas).

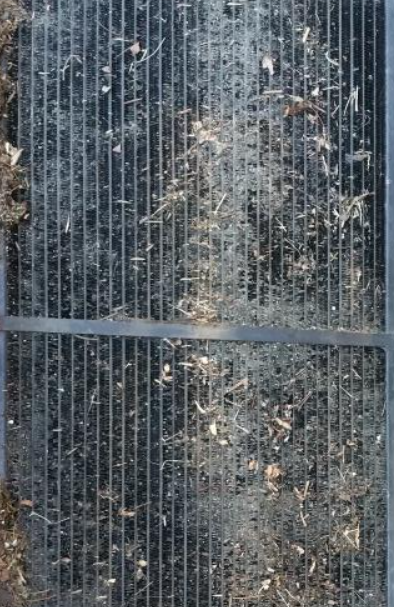

• Radiator Core Kotor: Sirip-sirip radiator tersumbat oleh debu, lumpur, daun, atau serangga, menghalangi udara lewat. Ini adalah penyebab yang sangat umum di lingkungan kerja yang kotor.
